Victron Cerbo GX MK2 | BPP900450110 | flexibles Kommunikationszentrum

Cerbo GX MK2 - flexibles Kommunikationszentrum

Leistungsstarker Prozessor | Einfache Montage | VRM-Fernüberwachung | Bluetooth | Integriert sich in MFDs und NMEA 2000

Das Cerbo GX, Version MK2 ist der Nachfolger der Cerbo GX mit einigen Verbesserung. Sie ist das Herzstück Ihrer Energieanlage. Alle anderen Victron Systemkomponenten - wie Wechselrichter/Ladegeräte, Solarladegeräte und Batterien - sind daran angeschlossen. Das Cerbo GX MK2 sorgt dafür, dass alles harmonisch miteinander arbeitet. Diese völlig neue Kommunikationszentrale ermöglicht Ihnen die perfekte Kontrolle über Ihr System, egal wo Sie sich befinden, und maximiert seine Leistung.

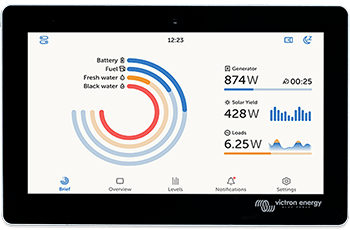

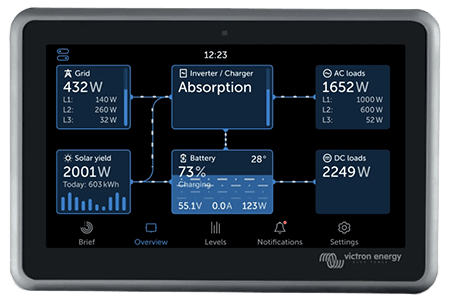

Die Überwachung des Systems kann entweder mit dem optionalen Display GX Touch - oder von überall auf der Welt über eine Internetverbindung und dem VRM-Portal erfolgen. Dank der Bluetooth-Fähigkeit kann der Zugriff  auf die Cerbo GX MK2 auch über die Victron Connect App erfolgen. Auf der Cerbo GX MK2 läuft das Betriebssystem Venus OS.

Besonderheiten

• 2 x VE.CAN (VE.Can 1 ist isoliert)
• 3x USB, voll funktionsfähig
• 4x digitale Eingänge mit Impulszähler
• Vielseitige und Einfache Montage
• VRM-Fernüberwachung
• Bluetooth
• Integriert sich in MFDs und NMEA 2000

Hinweis

Derzeit gibt es drei verschiedene Cerbo Modelle von Victron, die Unterschiede und Gemeinsamkeiten können Sie dem Datenblatt im Reiter "Download" entnehmen.

Cerbo GX und Cerbo GX MK2 - was sind die Unterschiede

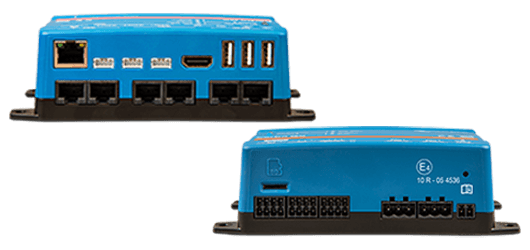

Bei der Cerbo GX MK2 wird das gleiche Gehäuse und fast die gleiche Elektronik verwendet. Die Unterschiede sind im folgenden aufgeführt:

• Die Cerbo GX MK2 hat zwei voll funktionsfähige CAN-Bus-Anschlüsse, genannt VE.Can 1 und VE.Can 2, anstelle eines VE.Can- und eines BMS-Can-Anschlusses.
• Die VE.Can 1 Buchse ist isoliert. Bei früheren Modellen gab es keinen isolierten CAN-Bus Anschluss. Im weiteren Verlauf der Beschreibung, gehen wir noch näher auf die isolierte Schnittstelle ein.
• Die RJ-45 Buchsen wurden um 180 Grad gedreht und erleichtern jetzt das ausstecken der Kabel.
• Drei vollwertige USB Anschlüsse anstelle von zwei vollwertigen USB Anschlüssen und einem USB Anschluss nur für die Stromversorgung des GX Touch Bedienpannels.
• Die digitalen Eingänge können Impulszählung betreiben.

Immer up to date

Das Cerbo GX MK2 bietet auch Fern-Firmware-Updates und erlaubt sogar die Änderung der Einstellungen aus der Ferne.

Isolierte und nicht isolierte CAN-Bus-Schnittstellen

1. Isolierte CAN-Bus-Schnittstelle:

Elektrische Isolation: Bei isolierten Schnittstellen gibt es eine galvanische Trennung zwischen dem CAN-Bus und den angeschlossenen Geräten. Dies bedeutet, dass keine direkte elektrische Verbindung zwischen den beiden Seiten besteht.
Schutz vor Störungen: Die Isolation schützt vor Störungen, Überspannungen und Erdschleifen, die durch unterschiedliche Erdpotentiale entstehen können. Dies ist besonders wichtig in industriellen Anwendungen oder in Umgebungen mit hohem elektromagnetischen Rauschen.
Anwendungen: Isolierte Schnittstellen werden häufig in sicherheitskritischen Anwendungen eingesetzt, wo eine hohe Zuverlässigkeit und Schutz vor elektrischen Störungen erforderlich sind.

2. Nicht isolierte CAN-Bus-Schnittstelle:

Keine elektrische Isolation: Bei nicht isolierten Schnittstellen gibt es keine galvanische Trennung. Die Geräte sind direkt miteinander verbunden, was bedeutet, dass Störungen oder Überspannungen von einem Gerät auf das andere übertragen werden können.
Kosteneffizienz: Nicht isolierte Schnittstellen sind in der Regel kostengünstiger und einfacher zu implementieren, da sie weniger Komponenten benötigen.
Anwendungen: Diese Art von Schnittstelle wird häufig in weniger kritischen Anwendungen verwendet, wo die Umgebungsbedingungen stabil sind und keine hohen Anforderungen an die elektrische Isolation bestehen.

Fazit

Die Wahl zwischen einer isolierten und einer nicht isolierten CAN-Bus-Schnittstelle hängt von den spezifischen Anforderungen deiner Anwendung ab. Beim Einsatz in einer Umgebung mit potenziellen Störungen oder unterschiedlichen Erdpotentialen, ist eine isolierte Schnittstelle ratsam. In stabilen Umgebungen mit geringeren Anforderungen kann eine nicht isolierte Schnittstelle ausreichend sein.

Lieferumfang

• Victron Cerbo GX MK2 | BPP900450110 | flexibles Kommunikationszentrum
• Selbstverständlich erhalten Sie auch bei uns, im Downloadbereich, einen Bedienungsanleitung in deutsch.

Victron Herstellergarantie

• Lithium-Batterien: 3 Jahre Herstellergarantie
• Blei/Gel/AGM-Batterien: 2 Jahre Herstellergarantie
• Alle weiteren Produkte: 5 Jahre Herstellergarantie, erweiterbar auf 10 Jahre

Weitere hilfreiche Tipps finden Sie in unserer FAQ Fragen/Antworten Seite unter nachfolgendem Link FAQ.

Cerbo GX MK2

Schnittstellen

IO

Sonstiges

Normen

Anmerkungen

1. Ausführlichere Informationen über den Cerbo GX und den GX Touch finden Sie auf der Seite Victron GX Produktpalette bei Victron live www.victronenergy.com/live/venus-os:start

2. Für die Montage auf DIN-Schienen ist zusätzliches Zubehör erforderlich - DIN35 Adapter small

3. Das in der obigen Tabelle aufgeführte Maximum ist die Summe der angeschlossenen VE.Direct-Geräte wie MPPT-Solarladeregler. Gesamt bedeutet alle direktangeschlossenen Geräte plus die über USB angeschlossenen Geräte. Der Grenzwert wird hauptsächlich durch die CPU-Verarbeitungsleistung bestimmt. Beachten Sie,dass es auch einen Grenzwert für die anderen Gerätetypen gibt, von denen oft mehrere angeschlossen sind: PV-Wechselrichter. An einem CCGX können typischerweisebis zu drei oder vier dreiphasige Wechselrichter überwacht werden. CPU-Geräte mit höherer Leistung können mehr überwachen.

4. Die Bluetooth-Funktion dient zur Unterstützung beim ersten Anschluss und bei der Netzwerkkonfiguration. Sie können keine Bluetooth-Verbindung zu anderen Victron-Produkten (z. B. SmartSolar-Laderegler) herstellen.

5. In der Cerbo GX-Hardware gibt es zwei Relais. Derzeit kann das Relais 1 als Alarmrelais, Generator Start/Stopp, Tankpumpe, temperaturgesteuertes Relais oder für denmanuellen Betrieb programmiert werden. Relais 2 kann als temperaturgesteuertes Relais oder für den manuellen Betrieb im Relais-Menü des GX programmiert werden(erfordert Firmware 2.80 oder höher).

6. Die digitalen Eingänge des Cerbo GX PN BPP900450100 und des Cerbo-S GX sind nicht in der Lage, eine Impulszählung durchzuführen.

7. Beim Cerbo GX PN BPP900450110 und BPP900451100 sind die RJ45-Buchsen um 180 Grad gedreht, um das Entfernen des Kabels zu erleichtern.
