Victron Ekrano GX Kommunikationszentrale mit integriertem 7" Display

Victron Ekrano GX Kommunikationszentrale + 7" Display

für die perfekte Überwachung und Konfiguration von Victron Energiesystemen

konstruiert für Wohnmobil, Boot, Yacht, Caravan, Industrie

Beschreibung

Das Ekrano GX ist die nächste Generation der GX-Produktfamilie. Mit seinen zahlreichen Anschlüssen und Schnittstellen sowie einem eingebauten 7-Zoll-Touchscreen-Display ist er das bisher leistungsstärkste GX-Gerät. Im Grunde vereint es das Cerbo GX mit dem Touch 70 GX in einem Gerät, zusätzlich bestückt mit einem leistungsstärkeren Prozessor und weiteren Features (siehe Aufstellung).

Ekrano GX ist das Herzstück Ihrer Energieanlage. Alle anderen Victron Systemkomponenten - wie Wechselrichter/Ladegeräte, Solarladegeräte, Batterien usw. - sind daran angeschlossen. Das Ekrano GX sorgt dafür, dass alles harmonisch miteinander arbeitet.

Das Ekrano GX ermöglicht es Ihnen, Ihr System von jedem Ort aus perfekt zu steuern und die Leistung zu maximieren. Greifen Sie einfach über das VRM-Portal (Victron Remote Management auf Ihr System zu, oder greifen Sie über den eingebauten Touchscreen, ein Multifunktionsdisplay (MFD) oder unsere VictronConnect App dank seiner Bluetooth-Fähigkeit direkt darauf zu.
Das Ekrano GX ist auch der Nachfolger  des Color Control GX.

Remote Console auf dem VRM

Überwachen, steuern und konfigurieren Sie den Ekrano GX ferngesteuert über das Internet mit der Remote Console, als ob Sie direkt vor dem Gerät stehen würden. Die gleiche Funktionalität steht auch im lokalen Netzwerk LAN oder über den WiFi-Zugangspunkt des Ekrano GX zur Verfügung.

Unterschiede Ekrano GX zu Cerbo GX

• ein eingebautes 7-Zoll-Display, das genauso groß ist wie das des GX Touch 70. Ein All-in-One-Gerät ist praktisch für Anwendungen, die ein Display benötigen und bei denen ein vom Hauptmodul getrenntes Display nicht von Vorteil ist.
• zwei voll funktionsfähige VE.Can-Anschlüsse. Anstelle von einem VE.Can und einem BMS-Can wie beim Cerbo GX. Dies ist nützlich für Systeme, die mehrere CAN-Anschlüsse benötigen. Ein Beispiel dafür sind US-Mobilheime, Anhänger und Wohnmobile, die das RV-C-Protokoll verwenden möchten.
• einen galvanisch isolierten VE.Can-Anschluss
• doppelte CPU-Leistung
• 3 Tankfüllstandseingänge; der Cerbo GX hat 4
• 2 Temperatureingänge; der Cerbo GX hat 4
• 2 digitale Eingänge; der Cerbo GX hat 4

Einen vollständigen Funktionsvergleich finden Sie im Dokument zur GX-Produktpalette.

Lieferumfang:

• Victron Ekrano GX

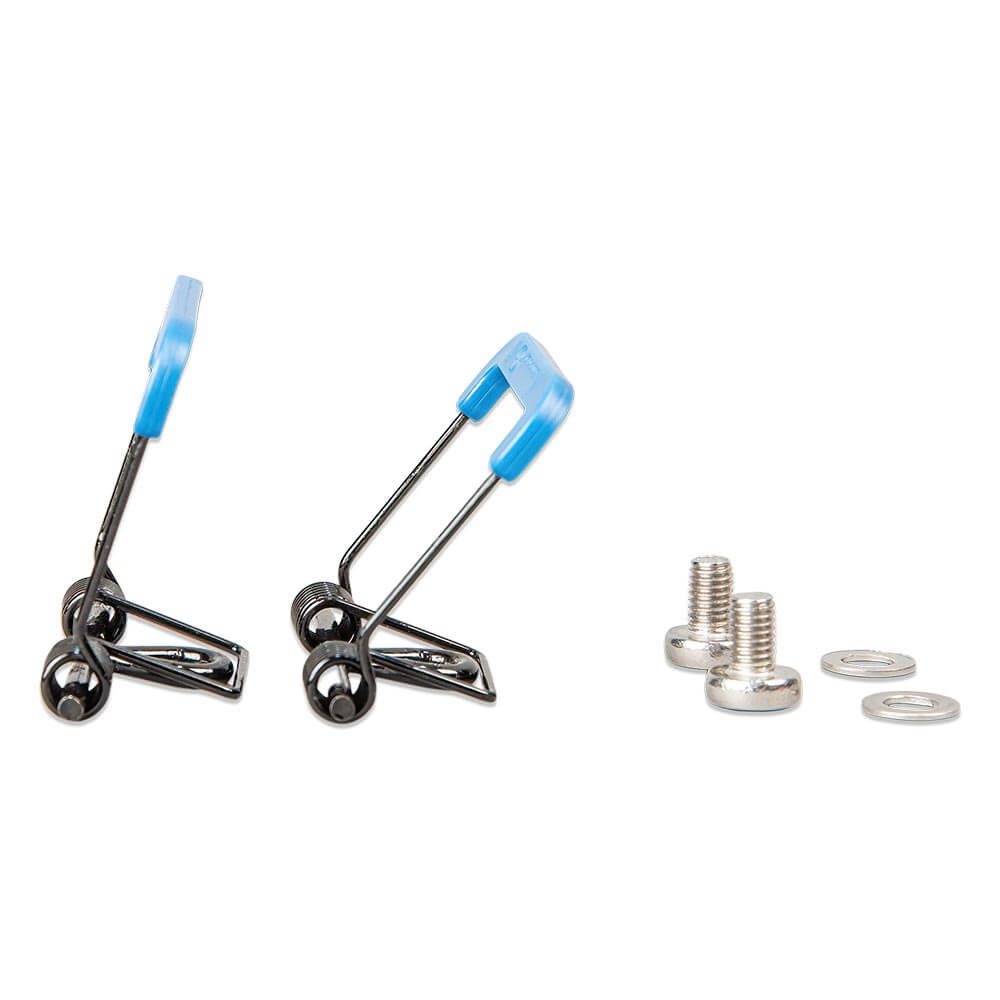

• Montagefedern und Montagehalter
• Anschlusskabel mit Inline-Sicherung und M8-Anschlussaugen für Batterie- oder DC-Sammelschienenbefestigung
• VE.Can-Abschlusswiderstände (2 Stk.)
• Klemmenblöcke für alle Anschlüsse
• selbstverständlich erhalten Sie auch bei uns eine Bedienungsanleitung in deutscher Sprache

Weitere hilfreiche Tipps finden Sie in unserer FAQ Fragen/Antworten Seite unter nachfolgendem Link: FAQ

Allgemeines:

• Versorgungsspannung: 8 - 70VDC
• Anzeige der Leistungsaufnahme ein (100 % Helligkeit): 6,2 W mit 12 V | 6,6 W mit 24 V | 7,4 W mit 48 V
• Anzeige der Leistungsaufnahme aus: 2,6 W 12 V | 3,0 W mit 24 V | 3,7 W mit 48 V
• Relais: 2 x NO/NC [2], Gleichstrom bis zu 30 VDC: 3 A, Wechselstrom 1 A, 125 VAC

Schnittstellen:

• VE.Direct-Anschlüsse (immer isoliert): 3 (max. mögliche VE Direct-Geräte: 25) [7]
• VE.Bus (immer isoliert): 1 Bus mit 2 parallel geschalteten RJ45-Buchsen
• VE.Can 1: ja, isoliert
• VE.Can 2: ja, nicht isoliert
• Ethernet: ja
• WLAN: ja
• Bluetooth Smart: ja [3]
• USB-Kommunikationsanschlüsse: Ja – 2 x USB-A (max. 1,5 A mit 5 V kombiniert)
• MicroSD-Kartensteckplatz: Ja – SDHC-Karten bis zu max. 32 GB

Eingänge / Ausgänge

• Resistive Tankpegeleingänge: 3) (4)
• Temperatursensoreingänge: 2) (5)
• Digitale Eingänge: 2[6]

Display

• Displayauflösung: 1024 x 600 Pixel
• Display max. Helligkeit der Hintergrundbeleuchtung: 1000 cd/m2
• Dimmen der Hintergrundbeleuchtung: Ja – dynamisch über den integrierten Umgebungslichtsensor oder manuell über die Remote Console. Mit Timer für automatisches Ein-/Ausschalten

Maße:

• Äußere Maße (H x B x T): 124 x 187 x 29,8 mm | 4,88 x 7,36 x 1,17 Zoll (ohne Steckverbinder und Montagezubehör)
• Betriebstemperaturbereich: -20 bis +50°C

Sonstiges:

• Montage: In das Paneel integrierte flächenbündige Montage oder Blindlochmontage mit mitgeliefertem Montagezubehör
• Akustischer Alarm: Ja
• Schutzklasse: Vorderseite: IP54 (bei Montage mit Stahlhalterung), IP31 (bei Montage mit Federn), Rückseite: IP21

Normen:

• Sicherheit: IEC 62368-1
• EMC: EN 301489-1, EN 301489-17
• Automobilbranche: ECE R10-6

Anmerkungen
[1] Für weitere Informationen über den Ekrano GX besuchen Sie bitte die Victron GX-Produktseite.
[2] Derzeit kann das Relais 1 als Alarmrelais, Generator Start/Stopp, Tankpumpe, temperaturgesteuertes Relais oder für den manuellen Betrieb programmiert werden. Relais 2 kann als temperaturgesteuertes Relais oder für den manuellen Betrieb im Relais-Menü des GX programmiert werden (erfordert Firmware 2.80 oder höher).
[3] Die Bluetooth-Funktion dient zur Unterstützung beim ersten Anschluss und bei der Netzwerkkonfiguration. Sie können keine Bluetooth-Verbindung zu anderen Victron-Produkten (z. B. SmartSolar-Laderegler) herstellen.
[4] Die Tankfüllstandseingänge sind resistiv und sollten an einen resistiven Tanksender angeschlossen werden. Victron beliefert keine Tanksender. Die Tankfüllstandsanschlüsse können jeweils so konfiguriert werden, dass sie entweder mit europäischen (0 - 180 Ohm) oder US-amerikanischen Tanksendern (240 - 30 Ohm) arbeiten.
[5] Der Ekrano GX verfügt über 2 Temperatureingänge. Sie können zur Messung und Überwachung aller Arten von Temperaturen verwendet werden. Temperatursender sind nicht enthalten. Der erforderliche Sensor ist ASS000001000 - Temperatursensor QUA/PMP/Venus GX. (Beachten Sie, dass dies anders ist als das BMV-Temperaturzubehör). Der Temperaturbereich beträgt -20 °C bis +70 °C. Er kann zwar bis zu 100 °C messen, aber der Sensor ist nicht dafür ausgelegt, Temperaturen über 70 °C dauerhaft standzuhalten. Beachten Sie, dass dies ein grober Temperatursensor ist, der nicht kalibriert ist. Eine Abweichung von +/- 2 °C ist zu erwarten.
[6] Die digitalen Eingänge können zur Überwachung von Alarmen, wie z. B. Türen, Feuer- oder Bilgenalarmen, verwendet werden und können auch zur Impulszählung eingesetzt werden. Die elektrischen Spezifikationen der digitalen Eingänge finden Sie im Produkthandbuch.
[7] Das in der obigen Tabelle aufgeführte Maximum ist die Summe der angeschlossenen VE.Direct-Geräte wie MPPT-Solarladeregler. Gesamt bedeutet alle direkt angeschlossenen Geräte plus die über USB angeschlossenen Geräte. Der Grenzwert wird hauptsächlich durch die CPU-Verarbeitungsleistung bestimmt. Beachten Sie, dass es auch einen Grenzwert für die anderen Gerätetypen gibt, von denen oft mehrere angeschlossen sind: PV-Wechselrichter. An einem CCGX können typischerweise bis zu drei oder vier dreiphasige Wechselrichter überwacht werden. CPU-Geräte mit höherer Leistung können mehr überwachen.
Temperatursensor für Quattro, MultiPlus und GX-Geräte (z. B. Ekrano GX) als zusätzliches Zubehör.
